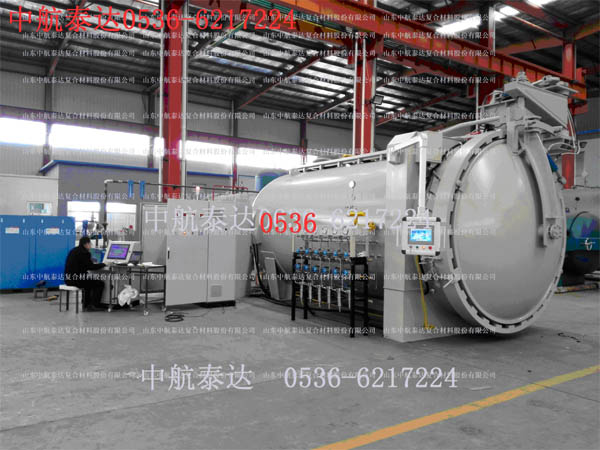

热压罐

来源: 时间:2016-06-13 15:40:22 浏览次数:




山东中航泰达复合材料股份有限公司

         ADD: No.7800, East of Mizhou Road, Zhucheng, City of Weifang, Shandong Province








1. 3D SKETCH 热压罐3D制图

2. LISTED SPECIFICATIONS 热压罐规格表

3. SPECIFICATION IN DETAIL基本参数

4. SYTEM PROFILE 系统介绍

-----------------4.1  Flange cap罐门

-----------------4.2  Body     罐体

-----------------4.3  Insulation 保温

-----------------4.4  Loading design承载设计

-----------------4.5  Motor air flow control风机循环单元

-----------------4.6  Heating control 加热单元

-----------------4.7  Cooling system压力单元 (Offer not include the fittings noted in red)

-----------------4.8  Pressure control冷却单元((Offer not include the fittings noted in red))

-----------------4.9  Vacuum system真空单元

-----------------4.10 Temperature control温度测量单元

-----------------4.11  Safety guarantee part安全系统

-----------------4.12  Maintance platform维护平台

-----------------4.13  Automatical operation system自动控制单元

-----------------4.14  Operation environment环境要求

5. DUTY FOR BUYER AND SELLER分工

6. SELLER SITE CONFRIM验收

7. DELIVERY运输

8. PAYMENT付款

9. GUARANTEE质保

10. CONFIGURATIONS LISTED 配置表

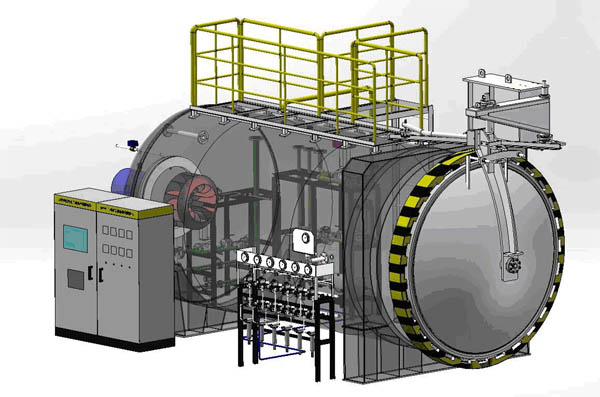

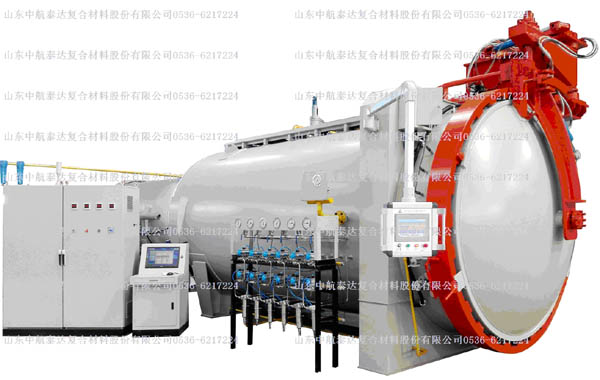

1. DESIGN SKETCH 3D 热压罐3D制图



1) WORK SPACE : 2000MM *4000MM

2) VACUUM PORTS 32 NOZS

3) DESIGN FOLLOWING RULES OF “CHONHUNTEDA ”

4) PRESSURE EQUIPMENT DIRECTIVES ASME

2LISTED SPECIFICATIONS 热压罐规格表

2.1 Main specification主要技术参数

UNITE单位

CONTENT内容



DOOR CAP门的数量

PCS/

1

INTERIOR DIA使用内径

mm

2000

WORK LENGTH使用长度

mm

4000

WORK PRESSURE工作压力

MPa

1.1

WORK TEMPERATURE工作温度

180

DESIGN TEMPERATURE设计温度

200

BODY MATERIAL罐体材料牌号



Q345R

INTERIOR INSULATION保温形式



INTERIOR内保温

HEATING 加热方式



Electrical coil电加热

COOLING MEDIUM冷却方式



Water

USAGE用途



Composite复合材料

LOADING WEIGHT负载材料重量

Kg

5000

TEMPERATURE RISING RATE升温速率

/min

0.1-3

INITIAL TEMPERATURE加热起始温度

RT

COOLING RATE降温速率

/min

0.1-3

COOLING TEM. LIMIT降温终止温度

60

TEM. UNIFORMITY 温度均匀性

±2NON-LOADING空载)

THERMORCOUPLE NOZS. 热电偶数量



8

EXTERIOR SHELL TEM.罐体表面温度

/min

室温+20,局部不超过60

+20 room temperature, non - over than 60

PRESSURE CONTROL ACCURACY压力控制精度

MPa

0.02Mpa

PRESSURE RISING RATE升压速率

MPa/min

0.1

PRESSURE RELEASE RATE泄压速率

MPa/min

0.1

SILENSER GRADE消音设备排气噪音

dBA

80







2.2 Basic design基本设计



ENVIRONMENT WORKING TEMPERATURE 工作温度范围

/min

5~40



POWER VOLTAGE电源电压

V

380V三相五线制



FREQUENCY频率

Hz

50



PENUMATIC PRESSURE 控制气源压力

MPa

0.8



PENUMATIC REQUIREMENTS控制气源质量



Non-oil, -5℃无油,露点-5



CIRCULATION WATER PRESSURE循环水压力

MPa

0.3









2.3 Air circulation空气循环系统



AIR FLOW风道类型



Circle 环型



MOTOR QUANTITY风机数量



1



MOTOR POWER风机功率

KW

30



AIR 额度风量

m3/h











2.4 Heating system加热系统



HEATING 加热方式



ELECTRICAL COILS电加热

COILS NOZZS加热器数量

1

COIL MATERIAL加热器材料



Stainless steel不锈钢

HEATING POWER加热功率

KW

150







2.5 Cooling system冷却系统



COOLING MEDIUM 冷却方式



Water



COOLER NOZS冷却器数量

SET/

1



COOLER MATERIAL冷却器材料



Stainless steel 不锈钢









2.6 Pressure system供气系统(选配 By Customer)



GAS TYPE气体种类



空气Air



GAS PRESSURE供气压力

MPa

1.2MPa



AIR COMPRESSOR空压机



xxKW



冷干机



与空压机配套









2.7 Circulation water循环水(选配 By Customer)



WATER GRADE水质



SOFT WATER软化水



PUMP循环水泵



30m3X2



WATER TANK水箱



10m3



CONDENSER冷却器



300000Kcal









2.8 Vacuum sytem真空系统



VACUUM PORTS NOZS.真空路数



32



LIMIT VACUUM GRADE极限真空度

Mpa

-0.098MPa



VACUUM MOTOR真空泵种类



Rotary vane pump旋片泵











3.  SPECIFICATION IN DETAIL基本参数

 1Temperature:Maximum working temperature: 180ºC

    温度:高工作温度:180ºC

3Heating rate:0.1‐3ºC/min based on average air temperature from ambient to the maximum temperature

   with empty load.

   升温速率:0.1‐3ºC/min,基于空载下从室温到高工作温度的平均升温速率

4Cooling rate: 0.13ºC /min based on average air temperature from maximum temperature to 60ºC with empty load.  冷却速率:0.1‐3ºC/min,基于空载下从高工作温度到 60ºC的平均降温速率

5Steadystate temperature control accuracy: ± 2ºC

   稳态控温精度:± 2ºC

6 Pressure:Maximum working pressure: 1.1MPa

   压力:大工作压力:1.1MPa

7Pressurization rate: 0-0.8MPa  maximum time 15min

   升压速率: 0-0.8MPa大用时用15分钟

8) Depressurization rate: 0.1MPa/min average rate from the maximum pressure to 0

   降压速率:0.1MPa/min平均速率,从大工作压力到 0

9) Steadystate pressure control accuracy: ±0.014MPa

压力控制精度:±0.014MPa



4. SYSTEM INTRODUCTION系统介绍

4.1  FLANGE CAP罐门

1Flag swing.  Hydraulically operated door with sideward open.

   液压侧开门罐门装置.

4.2  BODY罐体

1)Adopt Q345R mid-steel采用Q345R制造

2PaintEconoclave will be primed and painted color according to customer required, here it is cool-gray in paint

   喷漆:热压罐将会喷有防锈底漆以及根据用户要求喷上面漆。

4Approximate shipping weight20,000 KG.

   预计运输重量:20

4.3  INSULATION保温

1Interior insulation struction内保温结构

2Internal sheet metal: Insulation liner, 201 stailess steel

   内衬钢板:201不锈钢护板

3InsulationMineral wool insulation: 120mm.

   保温层: 矿棉保温层:120mm

4)  High density insulation which is environmental material

保温材料为无毒害的高密度环保材料

4.4 LOADING DESIGN承载设计

1Floor supports rails

   地板轨道支撑

2Loading:  5000 kg

承重:5000 kg

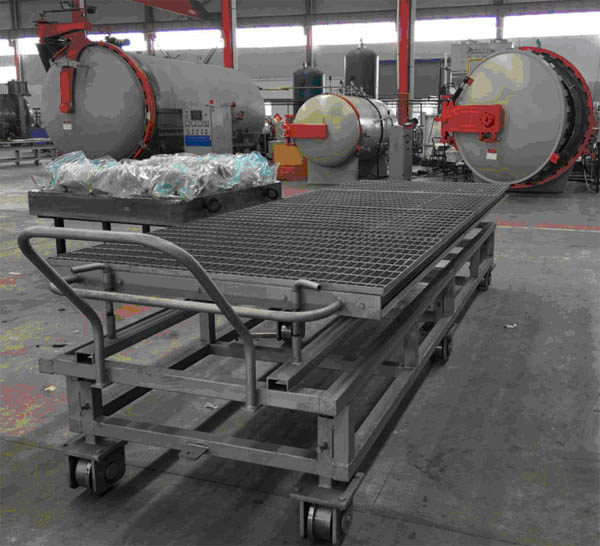

3Cart Full length cart with 4000kg loading capability

    罐内推车:全长度小车,承重4




4Approximate shipping footprint  7m long X 3.3m wide X 3.8m high

   预计运输尺寸:      7m X 3.3m X 3.8m

5Loading area is net patten

运输小车装载平面为网格状

6Cart wheel with stand high temperature

装载小车轴承可承受罐内温度

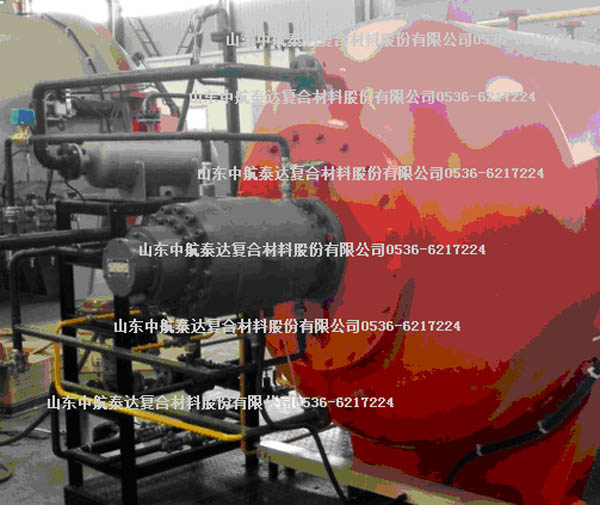

4.5 Motor& fans air flow风机循环单元

1Fan Motor: 30KW, 380V, 3PH – 50 Hz

风机:30KW, 380V, 3PH–50Hz

 2Motor mounting: Capsule with water cooling . 电机固定:高温静密封水冷电机




3Motor jacket cooling system

   外部冷却水套

4Flow‐switch indication to PC

   水流开关报警指示,PC监视

4.6  HEATING CONTROL加热单元

 1Electric heating via inconel (Stailess steel )tubular heaters:

   电加热,通过不锈钢加热管加热

  2Heaters mounted back at end of autoclave which moving wheels for easy system maintenance.

   加热器固定于热压罐尾部,佩带移动脚轮,整体可移出,有利于日后维护

3Estimated Heater size: about 150KW

   加热器功率:约150KW

4)Two linear regulator for heating power , each unite guarantee heating work efficient and energy saving.

两套调功器控制加热区域,每台调功器线性控制加热过程,可以实现高效加热,节约能源。

5SSR banks with safety contactor.

   固态继电器分级接触器控制

6Proportional control 0‐99.999% output

   比例控制 0‐99.999%输出

4.7 PRESSURE CONTROL压力单元

1Automated Inlet and exhaust valve,  stainless‐steel construction

   自动进气/排气阀,不锈钢材质

2Manual exhaust valve,  stainless‐steel construction

   手动旁路排气阀,不锈钢材质

3Exhaust silencer (Outside of room be ok)

   排气消音设备,排气噪音≦80dBA

4Pressure transducer:2

   压力传感器:2

5Accuracy: ± 0.25%

   精度:± 0.25%

6Air compressor +Dryer+ Filter

   空压机+冷干+过滤器

   空压机30KW4.0MPa,Pressure exhaust 2.2CBM/MIN





4.8  COOLING SYSTEM(Offer not include the fittings noted in red)

1Stainlesssteel heat exchanger.   All internal wetted parts stainlesssteel.

   304不锈钢热交换器,所有内部沾湿部件均为不锈钢材质

2 Exchanger mounted below floor for easy system maintenance.

   热交换器固定于热压罐尾部,佩带移动脚轮,有利于日后维护

3Proportional cooling valve for main cooling control.  Computer controlled.

   计算机比例控制的冷却阀

4Air spray and Mist water valves for trim cooling control.  Computer controlled.

   计算机控制的气冷、雾冷、与水冷相结合的冷却方式

5Stainlesssteel water tank 10,000L, including,

   不锈钢冷却水箱10,000L

6Auto water makeup valve

   自动补水阀

7Conductivity sensor with automakeup

水位传感器

8 Thermocouple for water temperature monitoring

    水温传感器

9Cooling pump and controls

    冷却水泵及其控制

10Evaporative cooling tower

    密闭式冷却塔

11Tower water pump and controls

冷却塔泵自动控制

4.9  VACUUM SYSEM 真空单元

1Vacuum source ports: 32 total

   抽真空口:32

2Each source port will include: 1/2” NPT pipe feed through

   每个抽真空口包括:1/2” NPT通孔

3External manual blocking valve, 3‐piece ball valve, stainless‐steel

   外部手动截止阀,3片球阀,不锈钢材质

4Stainless‐steel tubing, 1/2”

   不锈钢真空管,1/2”

5Block Valve

   截止阀

6Transducer Same as the pressure sensorRange: ‐760 mmHg to 0.5MPa

   Main vacuum sensor, range ‐760 mmHg to 0.5MPa

   真空传感器范围(与压力传感器同品牌规格):‐760 mmHg to 0.5MPa, 真空主管路1只真空传感器,范围:‐760 mmHg to 0.5MPa

7) Accuracy: +/‐ 0.25%

   精度:+/‐ 0.25%


8)Vacuum pumps: quantity 2,flow rate of each one: ≥100m³/h. Pumps will be

   selectable from control computer for four modes of operation:

真空泵:数量2个,其中每个吸风量≥100m³/h。真空泵能够由控制计算机

9Vacuum pumps can works on 4 modle:

实现以下四种工作模式:

9.1 Pump #1 operation only  仅使用1号真空泵

9.2 Pump #2 operation only  仅使用2号真空泵

9.3 Both pumps on simultaneously. 两台真空泵同时工作

9.4 Automatic switching between Pump1 and Pump2 every 24 hours. 每隔24小时自动轮换使用两台真空泵。

10A controlled vacuum level reservoir, and vacuum level is adjustable.

    可控真空罐一个,真空度可调

11All piping and valves of vacuum system are stainless steel.

   真空管路中所有管路及阀门均采用不锈钢材质

4.10  TEMPERATURE  MEASUREMENT UNIT 温度测量单元

1Air temperature thermocouples: 2

   空气热电偶:2

2)Ω‐K, including computer monitoring/control.

   Ω‐K热电偶 ,计算机监控

3Part thermocouple jacks: 6

   工件热电偶插座:6

4)Ω‐K, including PC monitoring, data‐acquisition, and control

   Ω‐K ,计算机监控和数据采集

5Measurement precision: +/‐1.1C

   测量精度:+/‐1.1C

4.11 SAFETY GUARANTEE PART安全系统

1Pneumatic, mechanical, and electrical interlocks for door closure

   气动、机械、和电气罐门关闭互锁机构

2High temperature controller with alarm/interlock

   超温报警/互锁,超压报警/互锁,

3Pressure safety relief valve, certified to  China GB150-2011 specification

   安全阀,中国压力容器认证及中国GB150-2011认证

4Oxygen monitoring system interlocked to the Econoclave door safety lock to prevent

   opening of the door until a safe oxygen level is achieved.

   空气零压检测系统,空气压力未到安全压力时,罐门不能打开。

4.12 MAINTANCE PLATFORM 维护平台(No platform while diameter < 2000mm )

4.13 AUTOMATICAL OPERATION SYSTEM自动控制单元

11 each  business  PC’s , Current Intel™ processor (Over Intel Core i5), fully loaded

with CPC™22” Flat screen monitors &1

1台商用计算机,Intel主流新处理器(Intel Core i5以上),22"平板显示器,预装有全套CPC控制软件,提供按照复合材料固化工艺自动控制热压罐系统。3UPS, 500VA. Connected to the PLC and both PC computers

   UPS500 VA,给PLC以及计算机供电

4Allen Bradley switches, buttons, lights, etc.

   Allen Bradley开关、按钮、指示灯、报警指示灯等

5 Power system components

    电源系统组件

6Nema‐12 enclosure Main circuit breakers, standard interrupting

   Nema‐12外壳 主断路器

7Motor starters, 施耐德

   电机起动器:施耐德

8 Contactors,施耐德

   接触器:施耐德

9Thyristor/SCR:  Chromalox

   可控硅:Chromalox

10HP彩色商用打印机

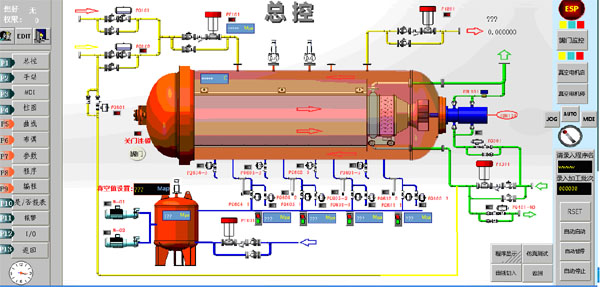

13.1 Main control scenes showing details of autoclave running

主控界面,可显示设备总状态

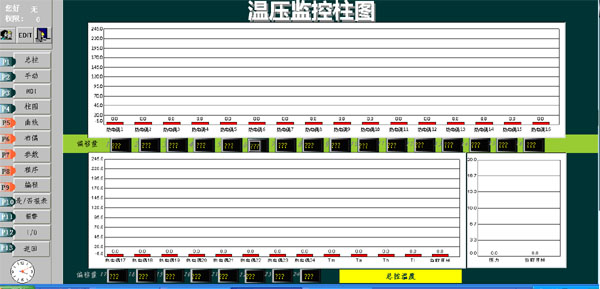

13.2 Data view details on view scenes to show all ports information

数据显示界面,可形象显示各路数据

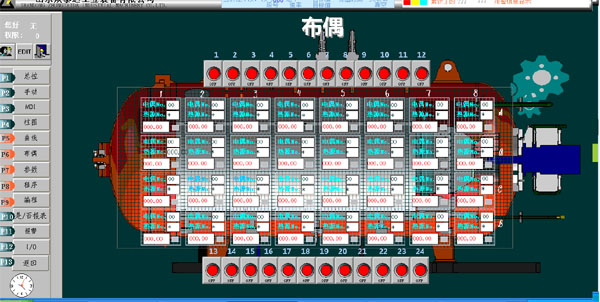

13.3 Temperature sensors location point and working scenes, view temperature distribution trend of mold

热电偶位置界面,通过设定,可以了解产品模具上的温度分布趋势。

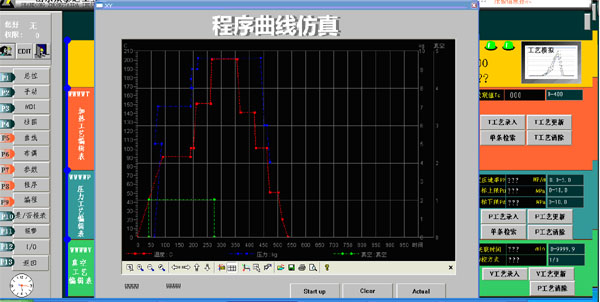

13.4 Simulation view scenes for simulate progress work going on to avoid accidents happened.

仿真纠错界面,编制工艺控制程序后,通过仿真运行,可以防止发生错误。

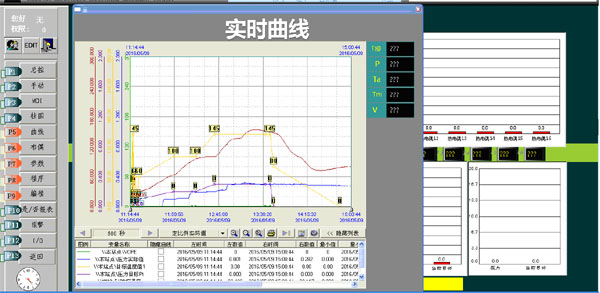

13.5 Immediate curve scenes to show all running trend interior of autoclave

实时曲线界面,形象显示罐内运行参数的趋势。




4.14  OPERATION ENVIRONMENT环境要求

1environmental material non-toxic

完全采用环保无毒害材料

Workable environmental 5~45, moisture 5~45

运行环境5~45.湿度≦75%

5.  DUTY FOR BUYER AND SELLER分工

5.1 SELLER RESPONSIBILITY卖方负责

1All the electrical cables and wires connection between power cabinet, pressure

   vessel and all other autoclDutyave subsystem.

配电柜到罐体及所有热压罐子系统之间的电线电缆连接。

  2All piping of autoclave vacuum, pressure, cooling valve bracket.

    热压罐各种真空、压力、冷却水阀架连接及安装的指导;

 3Autoclave’s startup and commissioning

热压罐的开机及调试

5.2 BUYER RESPONSIBILITY买方负责:

1The following items including materials will be provided by the customer:

   以下项目包含材料由用户负责:

2Connect power cables to autoclave’s main circuit breaker

   连接电缆至热压罐主断路器

3Connect pressure nitrogen and instrument air pipes to autoclave’s points of connection.

   连接加压压缩空气管路至热压罐连接口.(压缩空气的压力1.2MPa)

4 Connect exhaust pipe from silencer to outside workshop

    从消音设备到厂房外排气管路的连接

5Connect cooling water pipe to autoclave’s cooling valve inlet

   连接冷却水管至热压罐冷却阀入口(冷却水温≦30℃,压力≧0.3MPa,提供2路,一路提供风机电机,管径3/4”流量≧4T/h,一路用于罐体内冷却,大流量≧30T/h。)

6Assistant work for autoclave’s commissioning

热压罐调试的配合工作

6.1) Autoclave transport works

设备的搬运就位;

    6.2) To complete connection and installation works for vacuum, pressure and cooling water system

      Under the instruction of seller engineer at site

在卖方的指导下,完成真空、压力、冷却水阀架连接及安装

6.3) Provide material of testing at buyer site

在热压罐调试期间提供试验材料

6 . SELLER SITE CONFIRM验收

  1Econoclave will be tested, inspected, and accepted according Boeing D6‐49327Technical Specification.

    热压罐将根据Boeing D6‐49327技术规范进行测试、检查、和验收。

  2The Inspection Report  of Econoclave will be provided after acceptance test.

设备完成验收测试时,将会提供热压罐测试报告

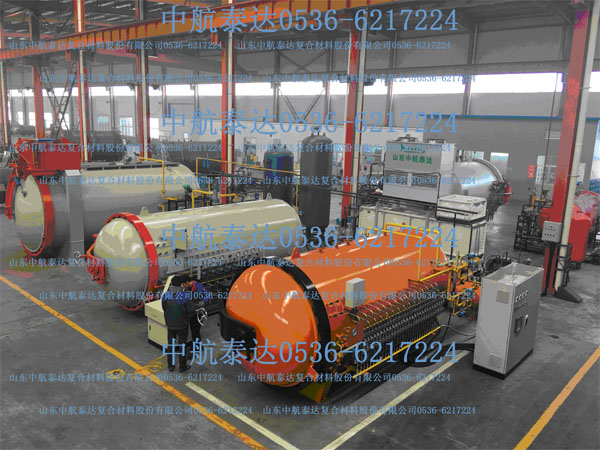

  3Autoclave will be fully assembled and quality tested at the ASC Process Systems factory.

     热压罐在发运之前会在我公司工厂里完成全部辅助系统的组装

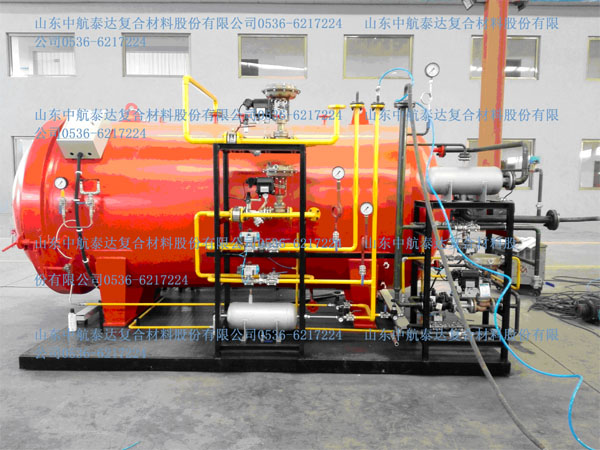

  4Equipment skid/platform is provided and integrated.  The skid holds the control panel,

     power panel, cooling system, vacuum pumps, and so on.

     设备整体成撬,在我工厂里会完成相应辅助系统之间的管线连接,包括控制柜、

     配电柜、冷却系统、真空系统等。

  5 quality testing and commissioning of autoclave at factory prior to shipping.

     发运前,热压罐会在我工厂里完成全部的质量测试和试运行。



7.  CONFIGURATIONS LISTED设备具体构成部件或元件附详细清单说明

NO

序号

NAME

设备名称

SPECIFICATIONS

型号规格

NO.

数量

BODY热压罐体部分

1

Flange& Door cap 16MnII

罐门和罐口法兰锻件16MnII

DN2500

1SET/

2

Workable size

热压罐有效尺寸(Q345R)

2000×4000

1

3

Air flow channel stailess steel

不锈钢导风罩

Φ2000×4000

1

4

Insulation in stailess steel

不锈钢保温护板

δ=0.5

1

5

Insulation in high density

保温材料

Ceramic aluminum silicate ceramic folding cotton

陶瓷硅酸铝陶瓷折叠棉

1

6

Door style

开门机构

液压侧开门

1SET/

7

Gasket of door seal

罐口密封圈

DN2500

1

8

Safety chain interlock

安全联锁装置

Following design sketch

1

9

Autoclave safety valve

热压罐安全阀

A48Y-16CDN50

2

10

Pressure sensor

罐内压力变送器

0.1—1.6MPa

1

11

Water cooling capsule motor       高温密封水冷电机

x0kW

1

HEATING SYTEM AND TROLLY+WHEEL CART加热系统及罐内外小车

1

Electrical heater

电加热器

xxxKW

1SET/

2

Heating unite

加热单元

Three phases zero switch

固态继电器

3PCS/

3

Loading cart and hingle

进罐小车及高温轴承

Loaing 4T

承重4T

1

4

Moving trolly and rail track

罐外小车及轨道

Loading 5T

承重5T

1

PRESSURE SYSTEM压力系统

1

Pressure in pneumatic valve

进气气动球阀

PN16DN

1

2

Pressure release pneumatic valve

排气气动球阀(高温型)

PN16DN

2

3

Pipe filter

管道过滤器

PN16DN50

2

4

Manual valve

手动阀门

PN16DN50

4

5

Silencer

消音设备

DN50-PN16-6000

1

6

Pipe of air in and release

进排气管道



1SET/

COOLING SYSTEM冷却系统

1

Main water in ball valve

主进水气动球阀

PN16DNx0

1

2

Side way water in ball valve

辅助进水气动球阀

PN16DNxx

1

3

Manual valve(side way)

手动阀门(旁通)

PN16,DNxx

4

4

Pneumatic valve

气动球阀

PN16DNxx(常开OPEN)

1

5

Pneumatic valve

气动球阀

PN16DNx0(常闭CLOSE )

1

6

Pipe filter

管道过滤器

PN16DNx0

1

VACUUM SYSTEM真空系统

1

Vacuum pump

真空泵

XD-100

2SET/

2

(Vacuum) pressure meter

(真空)压力表

Y-100

1PCS/

3

Manual valve

手动阀门

DNxx

1SET/

4

Vacuum testing sensor

测真空传感器

-1-0.5MPa

8

OPERATION CONTROL AND PARTS,WIRES ECT. 控制系统及控制元件、电线电缆部分

1

德国SIEMENS PLC

PLC200 SERIES系列

1SET/

PLC center process unite

PLC中央处理单元

6ES7  216-2BD23-0XB8   CPU224XPCN DC/DC/DC

1

Data i/o model

数字量输入模块

       6ES7  223-1PL22-0XA8   数字组合输入

1

Thermocouple model

热电偶模块

                      Simulation 8 input thermocouple

6ES7  231-7PF22-0XA0   模拟8输入热电偶

2

Simulation input model

模拟量输入模块

                   Simulation 8 input

6ES7  231-0HC22-0XA8   模拟量8输入

1

2

Industrial computer

计算机



联想 LENOVO

1

3

Main power breaker

总电源断路器

Schneider

施耐德

1

4

Heating power breaker

加热电源断路器

Schneider

施耐德

2

5

Pump power breaker

水泵电源断路器

Schneider

施耐德

2

6

Vac. pump power breaker

真空泵电源断路器

Schneider

施耐德

2

7

Motor fan power

循环风机电源

Schneider

施耐德

1

8

Motor protector

电动机保护器

Schneider

施耐德

4

9

Alarm

现场报警器

Schneider

施耐德

1

11

Thermocouple

热电偶

K Patten

K

6

12

Control cabinet

控制柜

1900mm×800mm×600mm

1

13

Cabinet interior

柜内其它元器件

Micro breaker/ relay/button/LED ect. (Schneider )

微型断路器、中间继电器、按钮、指示灯等(施耐德)

1SET/



关键字:热压罐

上一篇:已经是第一篇了

下一篇:热压罐选型

返回

电话:(0536)6217224  传真:(0536)6217225  手机:13395365635(陈经理);13905360936(张经理)  邮箱:zgdryg@163.com
版权所有: 山东中航泰达复合材料有限公司|热压罐厂家  网站管理  技术支持:恒泰互联   备案号:鲁ICP备16010105号-3
